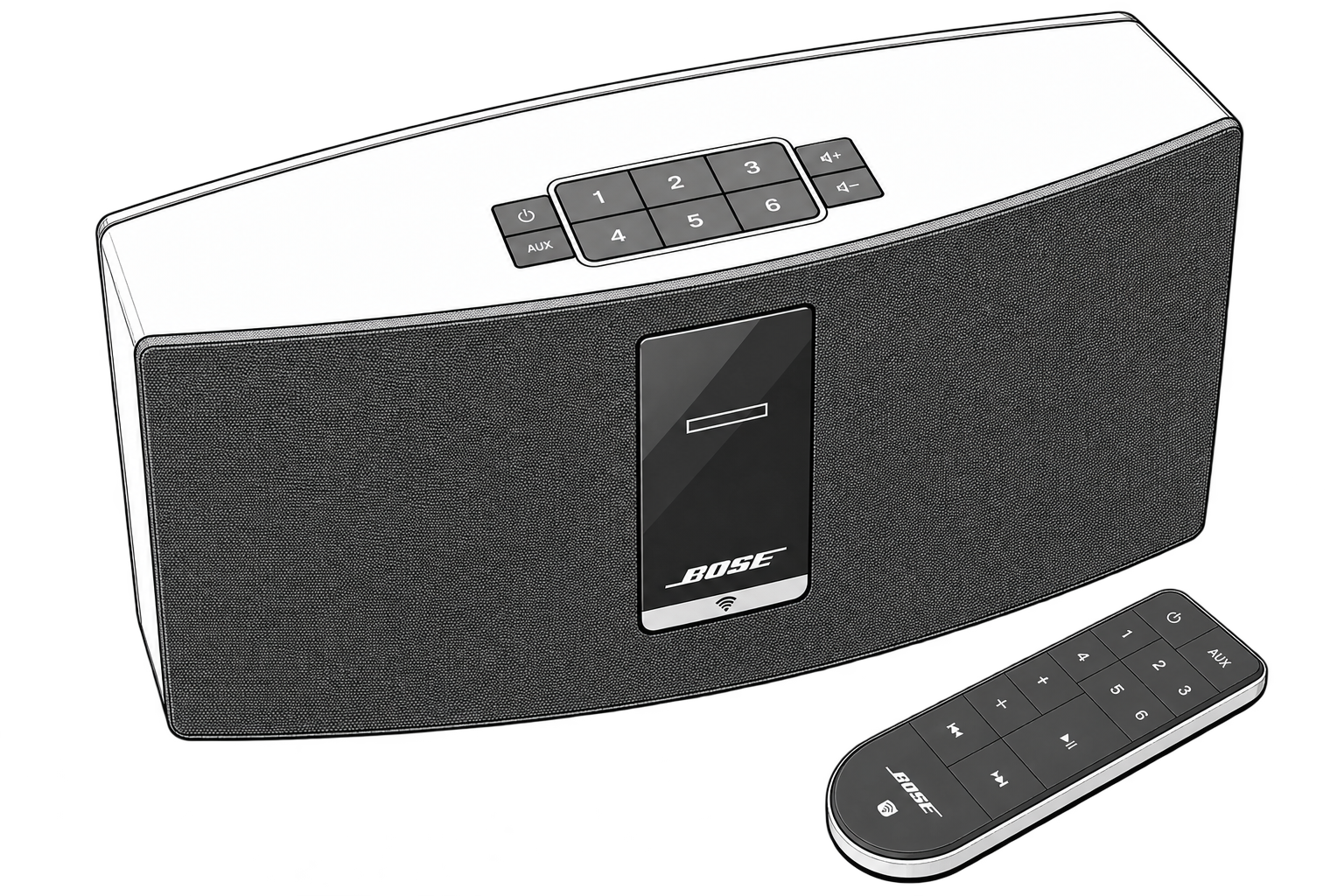

Acme Revival connects your Bose SoundTouch 20 with a nationwide network of skilled electronics technicians built to fix what manufacturers won't. Start online, ship it in, and track every update and outcome in one transparent Service Dashboard.

1

Repair

$49.00

FLAT-RATE REPAIR (LABOR)

90-Day Warranty No-Fix Repair Guarantee

Revival’s flat-rate repair service is a best-effort attempt to diagnose and repair the reported issue. The advertised price covers technician labor only and will not increase.

If replacement parts are required, we’ll provide a separate quote for your approval before proceeding. If we can’t complete the repair, your labor charge will be refunded. A separate $25 Repair Network Service Fee applies, along with return shipping & handling. These charges are non-refundable.

Repairs may be limited by device condition, prior damage or modification, safety concerns, or unavailable manufacturer-controlled parts or resources.

Most Recent Repair Requests:

We’re still collecting data here.

2 (Known) Parts List:

AP_N9FZGQGGCIRV2UJSU2D7NG
PCB, SOUNDTOUCH II, WIFI, NEW HIROSE CONNECTOR; OEM P/N: 720048-034S
AP_16FBIUBIN6P24XX69A22EZ
PCB, SOUNDTOUCH II, WIFI; OEM P/N: 720048-024S
AP_NHTAR7B6E69JP5YMDQ9D4H
SLAB ASSY, SOUNDTOUCH, WIFI MODULE; OEM P/N: 625125-041S
AP_SVT29P4QDI1W0Z8C67HLYY
SLAB ASSY, SOUNDTOUCH, WIFI MODULE; OEM P/N: 625125-071S
AP_32VJHX1DPXCDUM3K1XB3MO
PCB ASSY, SPOTTY, AMP/POWER SUPPLY; OEM P/N: 354659-0110
AP_E3KVSFKA7ZS41UYAKXNHN7
PCB ASSY, STCH 20, AMP/POWER SUPPLY, SVCE; OEM P/N: 354659-011S
AP_GVKZJM07K3TFTGG87FPHVA
PCB ASSY, STCH 20, I/O, SVCE, NEW HIROSE CONNECTOR; OEM P/N: 750772-001S
AP_L4YWB64JEJO6TXMR8D89FS
PCB ASSY, STCH 20, I/O, SVCE; OEM P/N: 354662-011S
AP_L37RXWY5F7N9JUVLM2QX3Q
LENS/DISPLAY ASSY, ST 20, PIONEER, SVCE; OEM P/N: 627493-001S
AP_N8QRLQP7MVKCY7QBN0XECX
ENCLOSURE, ST20 I-III, SRVC SUBASSY BLACK; OEM P/N: 738041-110S
AP_R9GOVW7FZLXG7JM3QX2AMZ
ENCLOSURE, ST20 II, SRVC SUBASSY WHITE; OEM P/N: 738041-120S
AP_9EUZ6S8VBIKGPFTYGB0W57
ENCLOSURE, ST20, SRVC SUBASSY GRAY; OEM P/N: 374409-003S
AP_96YM9RZ7JJIJSBGZJT4N2L
ENCLOSURE, ST20, SRVC SUBASSY, BLK; OEM P/N: 374409-001S
AP_NQVXMVFDDPPWY4P8EQL7EO
BAFFLE ASSY, STCH 20, SRVC; OEM P/N: 363467-001S
AP_4KWSNH98FDY9MWEU3B2A01
PCB ASSY, STCH 20/30, BUTTON, SVCE; OEM P/N: 359563-001S
AP_ZAGJWIB9B072TZJBH9FXZD
SPEAKER, FULL RANGE, 71/19, 4OHM, Fe, LBL/PKG; OEM P/N: 369885-0010
AP_N4NUUVPAW75XMIT1TFHJAJ
SPEAKER, FULL RANGE, 71/19, 4OHM, Fe, LBL/PKG; OEM P/N: 369885-0010
AP_HOPXI3LG6OUM5I1TZHU2W3
REMOTE, IR, STCH20-30 III, BLACK; OEM P/N: 355239-0040
AP_9PSLHS7XGRZAMJTF8KSADW
REMOTE, IR, STCH20-30 III, WHITE; OEM P/N: 355239-0030
AP_64IXYIZZPBZE6N10F6PCKO
REMOTE, IR, WHT; OEM P/N: 355239-1020
AP_06KA6V2S7CO4MQRHD2DJ76
REMOTE, IR, BLK; OEM P/N: 355239-0020
AP_4PQ4E52AQDQTLVK242H499
GRILLE ASSY, FRONT BLK; OEM P/N: 354165-0010
AP_K17EHIQLDNLYA9F16HJUXE
GRILLE ASSY, FRONT GRAY; OEM P/N: 354165-0040
AP_Y85Z5YSXI6NIGVZA5W0AA7
GRILLE ASSY, FRONT GRAY; OEM P/N: 354165-0030
AP_QGU28MTDVNBMRY1SPGFZ3W
PCB, DISPLAY/OLED MATCHED SUBASSEMBLY
AP_M4R2OQCZ0V4K520V0I59IH
OLED DISPLAY PANEL, MATCHED TO DISPLAY PCB
AP_SN5T7GAEYLPUOYMGK5HYSV
IC, SoC, MEDIA PROC, DM870A, 320LFBGA; OEM P/N: 354024-0010
AP_A4AXVFJSVKFZNAPPO1XLJQ
SOC, ARM A8, 105C, 1.1V, 600MHz, 324PBGA; OEM P/N: 369713-0040
AP_3PP27JVR53KKDJJGSKKYG7
CODEC, AUDIO, W/DSP, 32b, 192kHz, 40WQFN; OEM P/N: 353341-0010
AP_15MZ5QHLWUEKIQDDH97D8Y
RF TRANSCEIVER, 2.4GHz, T6201C, QFN48; OEM P/N: 353400-0010
AP_SOSRHBNJY4FWW08G1QTTQG
POWER AMP, 2.4GHz, SST12LP15A, 16VQFN; OEM P/N: 353372-0010
AP_CH3WOA2PSSP84K7O2OOFUJ
PWR AMP, 15W, CLASS D, 26V; OEM P/N: 327287-0010
AP_DW3LOFCGDKZJZN5K3M1X1Z
PWR AMP, 15W, CLASS D, 26V; OEM P/N: 327287-0010
AP_D7GEWZFAEX1B5CU9R4RDU7
TRANSFORMER, FLYBACK, 85-265VAC, 2.5A, 24V; OEM P/N: 370743-0010
AP_337ZPEY0GH5SONNMQ8Y6YT
MEM, SDRAM, DDR3, 64Mbx16, 1.25nS, 96FBGA; OEM P/N: 353178-0010
AP_MBWPL9CKTDMVHVACCBPB31
MEM, SDRAM, 3.3V, 167MHz, 128Mb, VFBGA54; OEM P/N: 353272-0082
AP_JQQS04IUS9HY2PSJVNFZJW
AUTHC, COPROCESSOR, APPLE, 2.0C; OEM P/N: 351292-0010
AP_PTESDT0WYR0IQK61O0OBVS
SMPS, FLYBCK CNTLR, ADJ, 5A, UCC28610, 8SO; OEM P/N: 348216-0010
AP_QZSI4HBGBK5RGOK6WU0PRL
O/V PROTECT, 6.85V, NCP367, 8DFN; OEM P/N: 355357-0030
AP_T25CS7FULVITXPP8K1E6SA
O/V PROTECT, 7.20V, NCP367, 8DFN; OEM P/N: 355357-0040
AP_8E18MITSI00211QRDHCDIA
IC,VREG, SW, BUCK, 581kHz, 1.5A, 42V, 10MSOP; OEM P/N: 328718-0020
AP_KIU9NJ4PSGZ0URIO4YZMXJ
FILTER ASSY, EMI, LC, 60MHz; OEM P/N: 625126-0010
AP_FADGST2VE3NQI59UIJC8KZ
FILTER ASSY, EMI, LC, 60MHz; OEM P/N: 625126-0010
AP_H0XYGUYLMNJ6V5NO0EEA7J
ANALOG SW, 6GHz, DPDT, HWS410, 12QFN; OEM P/N: 353365-0010
AP_HSVJVOFDCKA6P7O5CG69R4
FILTER, BALUN, 2.4GHz, HHM1711D1, 0603-6; OEM P/N: 353392-0010
AP_THFQZIZ2PLNO0F06DWXQMG
FILTER, BANDPASS, 0603-4, 2.4GHz; OEM P/N: 353361-0010
AP_AHE40QDUUSGGH59NHWZ63O
FILTER, BANDPASS, 0603-4, 2.4GHz; OEM P/N: 353361-0010
AP_63ZK0IZOD6KN2VRVMZQX2K
FILTER, CERAMIC, BAND PASS, 2.45GHz, 0603-6; OEM P/N: 354643-0010
AP_IQAZ2KSQ3B0CDU0V3VM0FT
CABLE, FFC, 31POS SHIELDED, NEW HIROSE CONNECTOR; OEM P/N: 749213-0010
AP_QR3HBZC81J6DB79U693F3Z
CABLE ASSY, FFC, FOLDED, 31POS, IMPED MATCH; OEM P/N: 354681-0010
AP_L0N0KD7170MR096DZK4R85
CABLE, FFC, STCH 20, SHELBY-I/O, 40POS, 226mm; OEM P/N: 354683-0010
AP_OQ86QLX4X7TYS9XZ4UOM2Q
CABLE, FFC, SPOTTY, SHELBY-I/O, 40POS, 226mm; OEM P/N: 354683-0010
AP_A68UN617OMCI43YQGVRISC
HARNESS, STCH 20, I/O-PWR SUPPLY; OEM P/N: 354690-0010
AP_HK8WY3OLF4OUYAATA2R8HN
CABLE, FFC, LED/DISPLAY, 12 COND, 170mm; OEM P/N: 355896-0020
AP_CZ8MZNKK5HHIQDP1WWY8KQ
CABLE, FFC, BUTTON, 10COND, 125mm; OEM P/N: 354679-0020
AP_L1CNTKPPZNG9EBHV3LAOMK
CABLE, FFC, STCH 20, PA-I/O, 20POS, 66mm; OEM P/N: 354680-0010
AP_B5AUYZ481VISAUEK4OHVWX
CABLE, FFC, PA-I/O, 20POS, 66mm; OEM P/N: 354680-0010
AP_G7SJ79NM9ZDD7DU1A8SDEF
DRIVER HARNESS, LEFT/RIGHT LOUDSPEAKER
AP_HYA2SR7NI1N3G1838P6SFX
TOP CAP, ST20, BLK; OEM P/N: 354207-0030
AP_X900639758KNDCFXCWNJI1
TOP CAP, ST20, WHT; OEM P/N: 354207-0040
AP_6HFCAW8GR7FD9YO4K6IKXJ
TOP CAP, BLK; OEM P/N: 354207-0010
AP_G3TFLASO4FVHDV0JMOOF5O
TOP CAP, WHT; OEM P/N: 354207-0020
AP_JETCIDHOMDD7QHCDQ5W6TT
KEYPAD ASSY, BLK; OEM P/N: 354213-0040
AP_05CHDZHEL8TZQR0S8KO8TL
KEYPAD ASSY, GRY; OEM P/N: 354213-0030
AP_AZ6L88Z8EKJW1PEO1XGA13
KEYPAD ASSY, PULSE GRAY; OEM P/N: 354213-0020
AP_YKCWTM7LQWI9LC8XVNVQ6Q
END CAP, ST20 BLACK; OEM P/N: 354205-0030
AP_NE6BOI9JH3OKDC2FTQ12T6
END CAP, ST20, WHITE; OEM P/N: 354205-0040
AP_A5VPML8EE78K3OYLYMHXVL
END CAP, BLK; OEM P/N: 354205-0010
AP_3BS429WNDB4FWO444YZPNM
END CAP, WHITE; OEM P/N: 354205-0020
AP_NK3GRQ11V6GSJELSDLTGKB
BASE, ST20, BLK; OEM P/N: 354212-0020
AP_5HFEECB1FXBAE2PV74S40F
SHIELD, POWER AMP, TOP; OEM P/N: 354247-0020
AP_SBM1LBWLVZRM5YIBVCSOPO
SHIELD, POWER AMP, TOP; OEM P/N: 354247-0010
AP_LEY2DKEY6KMNNKEYDTP64R
SHIELD, POWER AMP, BOTTOM; OEM P/N: 354248-0010
AP_83Y5MXVMBV7IFK9VEYMP02
BRACKET, SPOTTY, SPACER, AMP PCB; OEM P/N: 359515-0010
AP_0CARPS6ERA1W9XUH6VPO9T
BRACKET, STCH 20, SPACER, AMP PCB; OEM P/N: 359515-0010
AP_EF0RJBEKO8KFWI76TDENUS
INSULATOR, STCH 20, PWR SUPPLY, BOTTOM; OEM P/N: 355631-0010
AP_VT333XG2K1HGD9IJA7HHBI
LENS, ST20, FRONT GRILLE; OEM P/N: 354200-0020
AP_ELK8CKPDOXL7D3YE23QJ1P
LENS, ST20, FRONT GRILLE; OEM P/N: 354200-0010
AP_SUXUXG6SOM4JBT1L9OUMHU
DIFFUSER, LED; OEM P/N: 354687-0010
AP_OAX0ZQSA0Z8PGE8TWTW53Y
GASKET, MULTI-LAYER; OEM P/N: 626396-0010
AP_K3OMU1R9U6OAV0DBF924D5
GASKET, STRIP, BACKER; OEM P/N: 625447-0010
AP_ZOS0AQFMI00LIEVZIJ44TM
GASKET, STRIP, BACKER; OEM P/N: 625447-0010
AP_42T8SVHLR3AQ2R3JTLZKVK
GASKET, FOAM, MOJO, DISPLAY, W/PSA, BLK; OEM P/N: 357325-0010
AP_JTLWZ8M7471ZPDARENJ1J3
BAFFLE GASKET, ACOUSTIC SEAL
AP_3JNBSV042A90WDSXIWCTZO
FOAM, GRILLE, ARRAY; OEM P/N: 272036-004
AP_MO3FYWMZNOIKUUHD29Q9PC
FOAM, GRILLE, ARRAY; OEM P/N: 272036-004
AP_PQ8NJVD46FEOV94KLIWQE4
FOAM, ACOUSTIC, 2.5X2.5X0.5; OEM P/N: 273518-012
AP_AVLKJJDHPO3DHCHP3VWD8Y
FOAM, ACOUSTIC, 2.5X2.5X0.5; OEM P/N: 273518-012
AP_ZH31I0EJESIG2JNX5P5TGA
TAPE, FOAM, PCB; OEM P/N: 739677-0010
AP_EGXYAAZ7O5P3HM2J4YC66K
TAPE, FOAM, 15X10X4.78mm; OEM P/N: 369747-0010
AP_UG9H0F4RQHV9B636FIIEZD
TAPE, FOAM, PORON, 15X10X4.78mm; OEM P/N: 369747-0010
AP_PZU32KP0GTM7V4M8TM3YHW
FLOCK, TOP CAP; OEM P/N: 372784-0010
AP_5MGTFMZ5DZSKPX6UH7ED8T
PAD, THERMAL, CONDUCTIVE; OEM P/N: 371259-0010
AP_U80BFNOR23M4MDRSL7CZOX
PAD, THERMAL, CONDUCTIVE; OEM P/N: 371259-0010
AP_H13NNTM8AA26IVRI4EXXKV
PAD, THERMAL, CONDUCTIVE; OEM P/N: 371259-0010
AP_OSM95FJW4B3323FF3LU7RZ
SHIELD, RF MODULE, TOP FRAME; OEM P/N: 353966-0010
AP_P73FA3OYN9TT4VZ35OD9I7
SHIELD, RF MODULE, TOP COVER; OEM P/N: 353965-0010
AP_QKYDJCNR089M5D2C862LS3
SHIELD, RF MODULE, BOTTOM COVER; OEM P/N: 353967-0010
AP_Q89R7Q76AZPLEN3FV4E2ST
SHIELD, FENCE, DSP; OEM P/N: 355254-0010
AP_S34WAQX654VVN3AAZ961E8
SHIELD, COVER, DSP; OEM P/N: 355249-0010
AP_YLAX4UL0BQGAVC7KYDS4GF
SHIELD, COVER, DSP; OEM P/N: 355249-0010
AP_YY0JRVYP5PPEYFFPN8QKWX
SHIELD, FENCE, BT, TOP; OEM P/N: 355262-0010
AP_MH9NKGKGA6IAB02DEXTQNO
SHEILD, COVER, BT, TOP; OEM P/N: 355261-0010
AP_0SMS3DIV5AZO5KM4J3UHPT
SHIELD, COVER, BT, BOTTOM; OEM P/N: 355257-0010
AP_6ZEKC49YDTCDJ710OIYS6O
CONN, RJ45, 2.54mm, S ENT, SHLD, TAB-UP, 8 POS; OEM P/N: 361231-0010
AP_K9HCWVIENBAJEVUD6PMF98
CONN, USB, MICRO-B, 5POS, FEMALE; OEM P/N: 330458-0010
AP_G4YUEIMQEZKLHCD9WXQSQ6
CONN, USB, TYPE A, SMT; OEM P/N: 306363-001
AP_3N9WFQKU25A5Q0K7FKRYZ0
CONN, PHONE, 3.5MM, FEMALE, 7POS, BLK; OEM P/N: 330462-0010
AP_WGWKUCHLARV60DEPLJW0D1
AC CONN, SINGLE PIECE LEADS; OEM P/N: 301125-001
AP_EP7QJ42W09A7CPWCAL4UWD
CONN, FFC, 0.5mm, S ENTRY, 31POS, W/SHIELD; OEM P/N: 310623-031
AP_5T39Y7UU2XEREGNE58LGGG
CONN, FFC, 0.5mm, S ENTRY, 40POS; OEM P/N: 310573-040
AP_YNJJ2K87PN4FH0RTWDUZ82
CONN, FFC, 0.5mm, S ENTRY, 20POS, IVRY; OEM P/N: 349234-0020
AP_2OFDT4DP9K0BCNRWUHPNCE
CONN, FFC, 0.5mm, S ENTRY, 10POS, IVRY; OEM P/N: 349234-0010
AP_R5AH7B255Z1B9AVAXACWPF
CONN, FFC, 0.5mm, SMT, S ENTRY, 12 POS, IVRY; OEM P/N: 349234-0012
AP_KJEMAC06IQBJS7MP5YT7KE
CONN., RF, COAXIAL, WITH SWITCH; OEM P/N: 316679-001
AP_95O298JY9OCO321WXLQJL4
CONN., RF, COAXIAL, WITH SWITCH; OEM P/N: 316679-001
AP_KFTH3P2SKRC0UVG1YRXY7U
CONN., RF, COAXIAL, WITH SWITCH; OEM P/N: 316679-001
AP_IAXCE5XYW2HO5HKOJIR0R9
CONN, HEADER, LOCKING, TOP ENTRY; OEM P/N: 193369-002
AP_ED4CI01YYV1GGYJZ629NRP
CONN, LOCKING, 2.5MM, 2-P, LOC PIN, IVORY; OEM P/N: 283142-010002
AP_S7I5NTQ1MUOJEOW7R5LV2E
CONN, LOCKING, 2.5MM, 2-P, LOC PIN, IVORY; OEM P/N: 283142-010002
AP_TUPGG1VUSZ7GNMZ5E06605
FUSE, TIME LAG, RADIAL, 3.15A, 250V; OEM P/N: 310538-3150B
AP_ISTE55HEXRIB6W2IA1ZS3I
BRIDGE RECT, 3A, 600V, 4SIP, TRIMMED; OEM P/N: 350784-0010
AP_LY3P6EQ5Y7S7SKIGQF137I
OPTO ISOLATOR, CNY17F-1X007; OEM P/N: 254120-002
AP_0VXTOTR08NVJAGDSMFSGR4
VARISTOR, MET OX, RADIAL, 320V, 80J, CRIMP; OEM P/N: 273545-005
AP_X83YL40LG5MWIFYT3WQHEV
LIN REG, ADJ, SHUNT, TL431, 1%, SOT23-3; OEM P/N: 330361-1030
AP_MRKAWRSOC92FJ78G63AF6Y
MOSFET, P-CH, 30V; OEM P/N: 298094-001
AP_93B9VGBAUWKME6UGTV535F
MOSFET, P-CH, 30V; OEM P/N: 298094-001
AP_S174B8U98GI2CYI0RP2UY7
MFET, N-CH, 0.3A, 60V, SOT-23; OEM P/N: 356154-0010
AP_VC2T7SLXNF0T5P342W76TW
BPLR, P, 40V, 200mA, SOT23; OEM P/N: 148596
AP_DZYDZ91CVFITNL0Q954T6R
DIODE, TVS, ESD, 24VDC, 0603; OEM P/N: 352782-0010
AP_6SXT3SG43IQOAHV8ETQVWJ
SCHOTTKY, 40V, 3A, SMB; OEM P/N: 193847-001
AP_XAU9K9I6E8UKHPTN73FT5E
DUAL, LED, RED, GRN, CM_ANOD; OEM P/N: 316292-001
AP_TFW8FCTH56CPQSIX9X5H16
FOOT, RUBBER; OEM P/N: 301750-001
AP_ZBSVT20YI8YX2EZYROEHSM
FOOT, RUBBER; OEM P/N: 301750-001
AP_2TR8ZAP3EWG2V70Z18N2SF
FOOT, RUBBER; OEM P/N: 301750-001
AP_PMD1E1QVWHPH1JZX33MNV2
FOOT, RUBBER; OEM P/N: 301750-001
AP_LI4HV8SHR3L2V3VCE25L2B
LINE CORD, 120V, NON-POL, DET, BLK, 1500; OEM P/N: 279101-1310
AP_5C3TP20N3W9PVJQZJQSSNE
LINE CORD, 110V, TAIWAN, BSMI, DET, 1525mm; OEM P/N: 329792-1310
AP_2DH1NAE94Q6IZEUQ9HMQZP
LINE CORD, 220V, EUR, DET, BLK, 1500; OEM P/N: 280135-1310
AP_ZMSIKQ0AT217IS6PH6P36G
LINE CORD, 230V, UKS, DET, BLK, 1500; OEM P/N: 280138-1310
AP_CL1OVYS7OHN0UI605A492Q
LINE CORD, 230V, KOREA, BLK, 1500mm; OEM P/N: 311668-1310
AP_TZNMGJZ59CR1R35U9LPEV2
LINE CORD, 240V, AUS, DET, BLK, 1500; OEM P/N: 284243-1310
AP_QK3XS4V6NVPUF8WC1K3B8D
LINE CORD, 100V, JPN, DET, BLK, 1500; OEM P/N: 280136-1310
AP_6QJ8K58XSJ7EGVTBFAKLJR
CABLE, SIGNAL, USB, TYPE A TO MICRO B, 1.5M; OEM P/N: 629190-1500
AP_1YXJKFJFX717D65JVCTG42
CABLE, SIGNAL, USB, MICRO/USB-A, MALE, 36IN; OEM P/N: 330816-0010
AP_Z8JB2QYUCKJJSIAWHRB6Q3
ETHERNET SERVICE TEST CABLE
AP_H3TYYE2LHQJU5T2K539978
AUXILIARY AUDIO SERVICE TEST CABLE, 3.5MM
AP_6IE5GBVUL7W3EHJLKVD8UC
TAP SERVICE INTERFACE CABLE ASSEMBLY
AP_EH1W1FGMR2XUZO0PUVFV45
HI-POT TEST LEAD SET
AP_YBAIMIR4LVG4BJD6UXPPTQ
REMAN SOUNDTOUCH 20 TOP CAP AND GRILLE ALIGNMENT FIXTURE
AP_CS8O254Z0WIV1NISRNXEZD
SOUNDTOUCH FIRMWARE SERVICE IMAGE
AP_XFBIG5HPV29WTRTX2QEH1B
SOUNDTOUCH COMPUTER APPLICATION INSTALLER
AP_23I7KA23HPLJNRE0Q9QFLR
SOUNDTOUCH MOBILE APPLICATION PACKAGE
AP_JB28YL9NDQKKXN13ZYRNNX
SERIAL NUMBER PROGRAMMING MACRO, set_serial_number.ttl
AP_FQP4GEVTI9ZK92W67IZBM3
COUNTRY CODE / REGION PROGRAMMING MACRO
AP_EKGQD95HPMB1E8XW7X3T46
TAP COMMAND SERVICE SCRIPT SET
AP_IQWVJGNQ4HQIW1JHUT74ZN
SERVICE MANUAL, SOUNDTOUCH 20 SERIES I & II; OEM P/N: 355589-SM Rev. 03
AP_9YTO27SZULNCX94G8XOUCT
SERVICE MANUAL, SOUNDTOUCH 20 SERIES III; OEM P/N: 738063-SM Rev. 01
AP_WFWUXFBH2LHGWMLGEC4BA7
OWNER'S GUIDE, SOUNDTOUCH 20 SERIES III
AP_YDXGX037PQX86YHUKEOE4N
QSG, ST, 20, SIII, WIRELESS, MS, AST+EUR1; OEM P/N: 747445-0010
AP_CE01MJ6EXAPBMLAQLWPU3Q
QSG, ST, 20, SIII, WIRELESS, MS, ENG, TCH; OEM P/N: 747451-0010
AP_F23ZPR6DM2WWYTDUK64R6B
QSG, ST, 20, SIII, WIRELESS, MS, EUR2; OEM P/N: 747447-0010
AP_2KHRX9POAHKQL5UR7DLKI5
QSG, ST, 20, SIII, WIRELESS, MS, EUR3; OEM P/N: 747448-0010
AP_ME139JJ489IIUCQOUZMR10
QSG, ST, 20, SIII, WIRELESS, MS, APAC2 (JP); OEM P/N: 747450-0010
AP_ZBLX4RZ3UZOYTV789XK5FB
QSG, ST, 20, SIII, WIRELESS, MS, APAC1; OEM P/N: 747449-0010
AP_FUGJ4NL1DWTT0HLDFTD4PY
QUICK START GUIDE, ST 30, 20, EU2; OEM P/N: 727927-0010
AP_XH9COLZC9186MA7EV3K45F
QUICK START GUIDE, ST 30, 20, EU3; OEM P/N: 727928-0010
AP_5N6VG3MLH41EQ4INL6EVCV
QUICK START GUIDE, ST 30, 20, APAC2; OEM P/N: 727931-0010
AP_D0SDWK2UQF8J823G6B8MQH
QUICK START GUIDE, ST 30, 20, AST, EU1; OEM P/N: 727573-0010
AP_C5GSDWA79PY0CIHSHH9CQ1
QUICK START GUIDE, ST 30, 20, APAC1; OEM P/N: 727930-0010
AP_8I8ZTRPJEDPI3K85LJ8R7B
SAFETY, SOUNDTOUCH, 30, 20, SERIES, III; OEM P/N: 740969-0010
AP_GT9OX6UT1BLP0RSKM3YHRG
SHEET, SAFETY, SOUNDTOUCH 30, 20; OEM P/N: 369732-0010
AP_RSDS74B13ELSMFWOJXSON3
GLOBAL WARRANTY CARD, 1 YR.; OEM P/N: 324486-0010
AP_ZNKJJ1JEIM4K7AP3WIEV1F
AU/NZ WARR SLIP SHEET 8.5 X 5.5; OEM P/N: 355731-0010
AP_HW4HNPR8FMX9K1CABBZKYJ
CONTACT SHEET, SOUNDTOUCH, US; OEM P/N: 373202-0010
AP_PGXEB6SR15N5IS5VVT0KCH
CONTACT, SHEET, SOUNDTOUCH, AP; OEM P/N: 372837-0010
AP_VFJNF6HKLL323M94L4ACAY
CONTACT, SHEET, SOUNDTOUCH, EU; OEM P/N: 372836-0010
AP_OQG7JLA74MNB2V7Q9UWY1T
LETTER, COMMITMENT; OEM P/N: 343108-0010
AP_EU0IZS2WZ1R6K82JASMN7W
CARTON, RSC, ST20, BLK, WW; OEM P/N: 369889-0030
AP_TBISYTTMF0S27SHYBMVPAD
CARTON, RSC, ST20, WHT, WW; OEM P/N: 369889-0050
AP_1QPHSZ197VXVKY8TOG1MRW
CARTON, RSC, SPTY, WHT, WW; OEM P/N: 355617-0010
AP_COXIJ5D6NA3KKM2P88JEMP
CARTON, RSC, SPTY, BLK, WW; OEM P/N: 369889-0010
AP_9DBMVFVQVLY6FW0K8XZ93A
PACKING TRAY, TOP, PULP, SPTY; OEM P/N: 355620-0010
AP_2YGT3AU4LMQ6XN04ZG7PXZ
PACKING TRAY, BTTM, PULP, SPTY; OEM P/N: 355619-0010
AP_UIJLBMW0TOUHJFNWCHTHDB
PACKING, INSERT, D/C, 12.5X7.06IN; OEM P/N: 363847-0010
AP_JJ5VKTU9SKNV2CYZ0GVILW
PACKING, INSERT, D/C, 12.5X7.06IN; OEM P/N: 363847-0010
AP_JC47L568V2E6CW2L4XEKGV
BAG, FOAM, LDPE, 16.50X11.50X0.08IN; OEM P/N: 372176-0010
AP_MRE4CBA6A2LHO9VSOG80K7
BAG, POLY,14.38x9.87x2 mil (LIT KIT); OEM P/N: 103351
AP_OCMFHKBFAFSZ22CXBT4XAL
WAFER, SEALING, 1.5" DIAMETER, CLEAR (SEAL FOR LIT KIT BAG); OEM P/N: 322267-0010
AP_YDZGZN8DM2GWWKBVF6J6QV
LABEL, CARTON, SERIES II (ST20 / ST P); OEM P/N: 729308-0020
AP_2AAL03E0FQ6MWJAKD2XG1V
PRODUCT SERIAL NUMBER LABEL
AP_FTGOQDXYNN4G23NF4QOBB1
REGULATORY / RATING LABEL
AP_9K28XOV7186TI2FOLDFQYQ
FCC / IC COMPLIANCE LABEL
AP_L1VGBUAWCWJ31JFQBVZCAC
WI-FI MAC ADDRESS LABEL
AP_58SDZ00NBJ2XIPCWI68X2X
COUNTRY / REGION CONFIGURATION LABEL
AP_NVG4S1FQN93LSUV8UJCSV1
CARTON SERIAL / BARCODE LABEL
AP_1PW1GXYV6E5BID36VO6IHJ
ESD PROTECTIVE BAG, WI-FI PCB SERVICE
AP_RCH3FELFJQVKFMGPTBL9XT
ESD PROTECTIVE BAG, I/O PCB SERVICE
AP_MU8IRSD35BID9ONE1DF91I
ESD PROTECTIVE BAG, AMP/POWER SUPPLY PCB SERVICE
AP_EZRQTAGOSWFRMTCBIZBXG2
ESD PROTECTIVE BAG, BUTTON PCB SERVICE
AP_84361MLEY2HKPNTZYIU15N
SCREW, 6-13x.5, PAN, XREC/SQ; OEM P/N: 288374-008
AP_XH1ZXRLQFYJKBSZ6JUHKU0
SCREW, SELF TAPPING, M2.5X7mm, WASHER, TORX; OEM P/N: 357328-0070
AP_YR09D8TANIQ3WJRTMPWSOK
SCREW, TAPP, 4-16X.38, PAN, XREC; OEM P/N: 288372-006
AP_IQ6KMRKJVNKU1WAS4IP7Q9
SCREW, 6-32X5/8, THREAD ROLLING; OEM P/N: 289391-010
AP_2QKDINCSHII0YYQDDIFYLQ
JUMPER, CHIP, 1206; OEM P/N: 124896
AP_38YLPD38SAPCVHDBBN4AC8
JUMPER, CHIP, 0805; OEM P/N: 133627
AP_P9EBVM6EUZLKYN4EZMEQWG
JUMPER, CHIP, 0603; OEM P/N: 196042
AP_F2B0VQEXS8YGC5JCZD9QYR
0 OHM, JUMPER, 0402; OEM P/N: 280043
AP_QDPX5D8T8XNO9619ZSHMO4
120 OHM, FERRITE BEAD, CHIP, 0603; OEM P/N: 259925-121
AP_8RK7EJ5RH9IDH3LGIY4CP3
330ohm, Bead, FerriteBLM18P, 0603; OEM P/N: 302257-331
AP_NUKOBF6PV17K7ST6GVXR9X
BEAD, FERRITE, 0805, 1.5A, 330OHM; OEM P/N: 267539-331
AP_8LDXN2AG6X8LK0263TCMV0
TOROID, 1.5A, 30%, 4mH; OEM P/N: 359021-040N
AP_KGO492VSKI37GBDCIBBYEO
COMMON MODE, 3A, 30%, 30uH; OEM P/N: 357804-300N
AP_DOLS415CRIV4X0VZLYHDZW
22uH, FIXED, 3.9A; OEM P/N: 300618-220M
AP_IUOUEC34AX9R8FW9X95V6N
22uH, PWR, SMT, 4.71A; OEM P/N: 348801-220M
AP_EVGL8SMR417NA79Q77MSMA
POWER, 2520, 125C, 20%, 4.7uH; OEM P/N: 348739-4R7M
AP_LUNJ74IQIMMOTRY7XBCWQS
POWER, 2520, 125C, 20%, 2.2uH; OEM P/N: 348739-2R2M
AP_JELMN8XWBCURHB3RX364IB
100uF, EL, 105C, 20%, 450V; OEM P/N: 310510-101WBB
AP_ABOG84Z01XC58IMPHB2VQX
1000uF, EL, 105C, 35V, 20%, 12.5 x 25mm; OEM P/N: 196991-102VP50
AP_X7PGU4H4T1G6ABYGZ31HQD
330uF, EL, SMT, 105, 35V, 20%; OEM P/N: 306245-331EG
AP_RFET4JRQ96DIAJ69WUJVKD
220uF, EL, SMD, 105, 35V, 20%; OEM P/N: 306169-221VH
AP_5J1TCA09LX6N01X0ATOAWZ
220uF, EL, SMT, 105, 16V, 20%; OEM P/N: 306169-221CG
AP_W5TJXPJM1Q9ZZ7UTK4UBJU
100uF, EL, SMD, 105, 16V, 20%; OEM P/N: 306169-101CF
AP_V76H7ZRCYPFAS29AIX99KA
0.33uF, FILM, X2, 305VAC, 15MM; OEM P/N: 310415-334ME
AP_HOD0I84EXMPCZLGVL6N21U
0.1uF, FILM, X2, 275VAC, 10MM; OEM P/N: 268166-104A
AP_E21OFB8YLAE9MXDVKETP9E
68pF, X1/Y1, 10mm LS, 250VAC, 10%; OEM P/N: 354061-680KB
AP_HXFA4VIVQQUUBCVQDNKVET
4.7uF, X7R, 1210, FLEX TERM, 50V, 10%; OEM P/N: 315052-475E
AP_CUUWQ1JQU8CBC8O9G2YY5W
SCREW/FASTENER SERVICE KIT, SOUNDTOUCH 20
AP_S7WS3BW0OJ919TOMJQL92C
ADHESIVE / FOAM SERVICE KIT, SOUNDTOUCH 20
AP_UGQVUB4UVVLKM9UL2PTNV6
PACKAGING LITERATURE KIT, REGION-SPECIFIC

Repair, service & parts, for your Bose SoundTouch 20

  1. 1 Repairs are performed on a best-effort basis. Acme Revival utilizes a network of sophisticated technicians and engineers with diverse service offerings; despite this, factors that influence the repair outcome may ultimately prove unsuccessful. Acme Revival makes no claim that it can, guarantee a repair before your device is sent in for diagnostic evaluation; even then, repair and diagnostic work are not mutually exclusive. Despite well-intentioned quoting, repairs may still prove unsuccessful.
  2. 2 Parts known to Acme Revival via Acme’s Neural Network and documented discovery. These parts may not represent OEM cataloging nor does Acme Revival guarantee display accuracy. Always check with Acme’s Help Desk to ensure availability and accuracy. Parts may not be in new condition, may be unavailable, discontinued, or not offered for independent sale.
